维合导轨式智能电表
1、概述
维合导轨式单相电子式电能表采用先进的超低功耗固态集成电路技术和SMT先进工艺，用于计量交流单相有功电能。本产品各项性能指标符合IEC 62053-21：2003、GB/T17215.321-2008《1级和2级静止式交流有功电能表》对单相静止式电能表技术指标。通讯规约符合DL/T 645—1997和DL/T 645—2007《多功能电能表通信规约》或MODBUS通讯规约。
2、功能及特点
2．1具有宽负荷、高准确度、高可靠性、高灵敏度、误差曲线平直、低功耗等特点。
2．2具有双向计量功能，能够精确地测量正、反双向的有功电能，按总电量计量，液晶显示，数据永久保存。
2．3采用光耦隔离的无源脉冲输出接口。
2．4，具有红外通讯接口，波特率为1200固定。
2．5具有RS485通讯接口，波特率默认为1200(DL/T645时)和4800(MODBUS时)，可修改为1200，2400，4800，9600。（可选项）
2．6仪表采用LCD液晶显示,大方直观。仪表上排常显总电量数据，下排轮显常数，表号，电压，电流，功率，功率因数，频率数据，每项数据轮显时间为5秒。
3、 规格和主要参数
3.1 规格型号
型 号 | 等级 | 频率 | 参比电压 | 标定电流 |
DDS | 1级 2级 | 50Hz 60Hz | 220V 230V | 1.5(6)A,5(20)A,10(40)A,15(60)A 20(80)A,30(100)A |
3.2基本误差(Ib 为基本电流，Imax为最大电流)
负载电流 | 功率因数 | 基本误差（%） | |
1级 | 2级 | ||
0.05Ib≤I＜0.1Ib | 1.0 | ±1.5 | ±2.5 |
0.1Ib≤I≤Imax | 1.0 | ±1.0 | ±2.0 |
0.1Ib≤I＜0.2Ib | 0.5L(感性) | ±1.5 | ±2.5 |
0.8C(容性) | ±1.5 | － | |
0.2Ib≤I≤Imax | 0.5L(感性) | ±1.0 | ±2.0 |
0.8C(容性) | ±1.0 | － | |
3.3起动：在参比电压、参比频率、功率因数为1.0条件下,1级表为0.4%Ib,电表能起动和正常计量。
3.4潜动：电表具有防潜动逻辑电路。电压回路加1.15倍的参比电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。
3.5功耗：≤2W（10VA）。
3.6环境条件:标准工作温度为：-25℃～70℃ , 极限工作温度为：-40℃～80℃。
4、 工作原理
计量芯片把电压和电流信号进行采样，并转换成和电能量成正比的脉冲信号，信号传送到MCU芯片进行计量累计，以及无源隔离脉冲输出，MCU芯片同时可和外界进行数据通讯交换。
5、 安装和接线
5．1外形及安装尺寸图

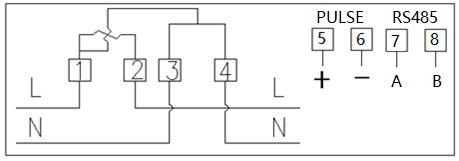

5．2接线图（RS485可选）：
6、 运输与贮存
6．1电能表的运输与贮存不应受到剧烈冲击，应根据JB/T 9329-1999《仪器仪表运输、运输贮存基本环境条件及试验方法》的规定运输和贮存。
6．2保存电能表在原包装内，保存的地方环境温度不得超过-25℃～80℃，相对湿度不超过85%，空气中不应含有腐蚀性气体。
6．3、电能表在仓库里保存应放在台架上，叠放高度不超过6箱，拆箱后单只包装电能表叠放高度不超过10只。
7、 保修期限与售后服务
装置自出厂之日起，在用户遵守说明书规定要求下，且装置封贴完整的条件下，按相关合同规定的保修期限执行。
8、附录：
通讯规约(DL/T645-1997 或DL/T645-2007时)
序号 | 数据项名称 | 数据格式 | 读 | 写 | DL/T645-1997 | DL/T645-2007 | 数据 长度 |
1 | 总电量 | XXXXXX.XX | * | 9010 | 00000000 | 4 | |
2 | 正向电量 | XXXXXX.XX | * | 9030 | 00010000 | 4 | |
3 | 反向电量 | XXXXXX.XX | * | 9020 | 00020000 | 4 | |
4 | 表号 | NNNNNNNNNNNN | * | * | C032 | 04000401 | 6 |
5 | 常数 | XXXXXX | * | C030 | 04000409 | 3 | |
6 | 电压 | XXX V | * | B611 | 2 | ||
XXX.X V | * | 02010100 | 2 | ||||
7 | 电流 | XX.XX A | * | B621 | 2 | ||
XXX.XXX A | * | 02020100 | 3 | ||||
8 | 有功功率 | XX.XXXX kW | * | B630 | 02030100 | 3 | |
9 | 无功功率 | XX.XX kvar | * | B640 | 2 | ||
XX.XXXX kvar | * | 02040100 | 3 | ||||
10 | 视在功率 | XX.XXXX kVA | * | B660 | 02050100 | 3 | |
11 | 功率因数 | X.XXX | * | B650 | 02060100 | 2 | |
12 | 频率 | XX.XX Hz | * | B664 | 02800002 | 2 | |
13 | 拉合闸状态字 | 拉合闸状态0000000X X:0命令合闸 1命令拉闸 | * | C020/C029 | 04000501 | 1 | |
14 | 拉合闸控制 | 3355拉闸 9966合闸 | * | C028 | 2 |
通讯规约(RS485，MODBUS时)
序号 | 地址(16进制HEX) | 数据项名称 | 数据格式 | 读 | 写 | 备注 |
1 | 0000H-0001H | 有功总电量 | XXXXXX.XX kWh | * | ||
2 | 0002H | 常数 | XXXX | * | ||
3 | 0005H | 电压 | XXX.X V | * | ||
4 | 0006H | 电流 | XXX.XX A | * | ||
5 | 0007H | 有功功率 | XX.XXX kW | * | ||
6 | 0008H | 无功功率 | XX.XXX kvar | * | ||
7 | 0009H | 视在功率 | XX.XXX kVA | * | ||
8 | 000AH | 功率因数 | X.XXX | * | ||
9 | 000BH | 频率 | XX.XX Hz | * | ||
10 | 000CH-000DH | 正向电量 | XXXXXX.XX kWh | * | ||
11 | 000EH-000FH | 反向电量 | XXXXXX.XX kWh | * | ||
12 | 0014H | 继电器控制 | 0001时为断,0002时为通 | * | * | 只有带继电器控制的表有效,默认为0002通，默认电表不带继电器 |
13 | 0015H高字节 | 表地址 | 001-247 | * | * | |
14 | 0015H低字节 | 通信波特率 | 01:9600; 02:4800; 03:2400; 04:1200; | * | * | 默认02:4800; |
15 | 0016H高字节 | 数据格式 | 01:N,8,1; 02:O,8,1; 03:E,8,1; | * | * | 默认01:N,8,1 |
